埋式刮板輸送機

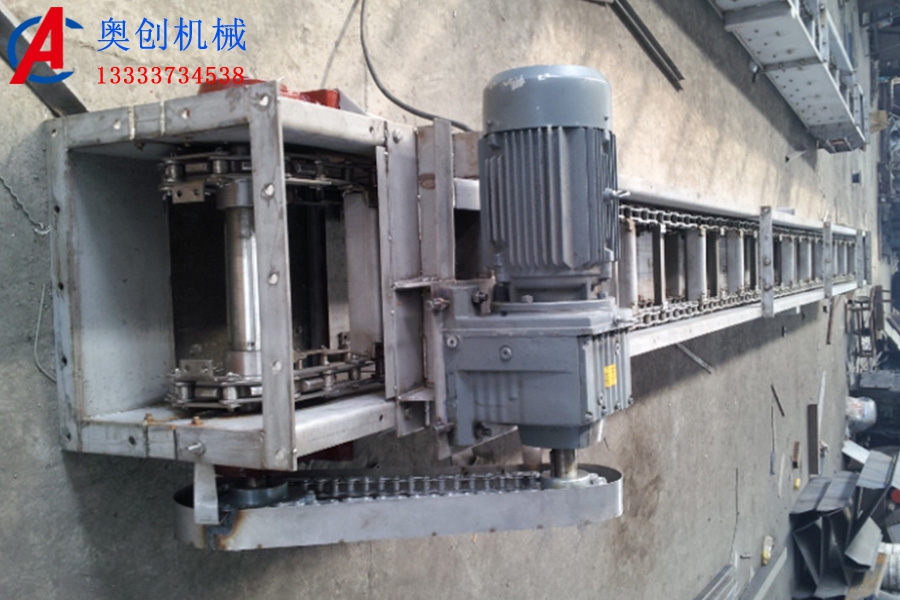

刮板輸送機結構特點及工作原理：機頭部件、中間槽體、雞尾部件、刮板輸送鏈、驅動裝置、安裝枕梁組成。全封閉結構，設備運行時無物料外泄；輸送鏈采用優質滾子鏈，單鏈布置型式；設備進出料口、上料長度可根據工藝要求靈活布置、運行可靠性高，節能高效安全且維修方便。物料經進料口均勻進入槽體底部，由機尾向機頭方向作封閉連續運行的承載刮板輸送鏈把物料從進料口處連續均勻地輸送至出料口排出?？蓪崿F(xiàn)多點進料、多點卸料。機尾設置絲桿調節裝置來調節輸送鏈的松緊度，保證其在運行中始終保持張緊狀態，可以穩定的運行。這種內摩擦力足以克服物料輸送時，所受的機槽對其的外摩擦力及垂直輸送時物料的重力，這樣物料就可形成一個相對穩定的整體，在刮板鏈條的作用下完整地向前輸送，直到物料達到指定位置。適合的機型加上品質，使得埋刮板輸送機常用于糧油、飼料加工廠原糧、牛成品及成品的輸送，特別適用于油脂加工廠生產工藝中油料的輸送和糧食倉庫原糧的輸送。
設備選用：
1、鏈速選擇用戶應根據物料的狀態，先選擇適當?shù)逆溗?，如是說磨琢型強、溫度高、粗大顆粒比較多及顆粒比較大的物料，宜選用慢速。
2、機型選擇鏈速確定后，即可根據輸送量選擇最適機型。在同樣輸送量下，選擇較大機型可使鏈速降低，從而延長使用壽命。但輸送量也不宜太小，如實際量低于該機額定輸送量度30，使用時料層過薄，會造成空轉，反而會增加磨損。
3、進出料口的選擇對于流懂性差或溫度達的物料，一般不宜采用上進料口，以免進料不暢。由于工藝布置的限制，當?shù)谝恢нM料口離離尾部軸較近（不能保證最小距離Uomin）時，一般不宜采用上進料口。本機采用多個進料口和多個出料口，還可以根據客戶需要，提供帶閘的出料口。兩臺鏈運機上下交叉銜接時，應分別采用“中間節底面出料口”（有帶閘的和不帶閘的兩種）和“兩側進料口”
要選擇適宜的工作溫度，物料的顆粒大小，傾斜角度，輸送機長度。應注意是否輸送一些特殊的物料或用在特殊場合。用戶無法自行選定時，在詢價或訂購時請?zhí)岢稣f明，我們公司可以為您解答說明，推薦合適您的機型。
技術參數：
型 號 | 槽寬 | 理想粒度 | 10%最大粒度 | 最大輸送斜度 | 最適合輸送量（m3/h） | 物料濕度 | ||||||
鏈條線速（m/min） | ||||||||||||
10 | 12 | 13.5 | 15 | 16 | 20 | 25 | ||||||
FU150 | 150 | ＜4 | ＜8 | ≤15° | 1-9 |
|
| 9-13 |
| 12-18 | 15-23 | ≤5% |
FU200 | 200 | ＜5 | ＜10 | 11-14 |
|
| 16-22 |
| 22-29 | 27-36 | ||
FU270 | 270 | ＜7 | ＜15 | 19-27 | 23-32 | 25-36 | 28-41 | 31-43 | 38-54 | 47-68 | ||
FU350 | 350 | ＜9 | ＜18 |
| 36-50 |
| 49-68 |
| 65-90 | 63-113 | ||
FU410 | 410 | ＜11 | ＜21 |
| 50-72 |
| 63-90 |
| 86-117 | 95-135 | ||
FU500 | 500 | ＜13 | ＜25 |
| 72-99 |
| 95-131 |
| 136-180 | 144-203 | ||
FU600 | 600 | ＜15 | ＜30 |
| 104-144 |
| 135-190 |
| 180-260 | 207-270 | ||
